Onafhankelijke toetsing zet Twinpaal in de markt
Oplossingen verzinnen voor funderingsvraagstukken, dat is waar
Funderingstechnieken Verstraeten in Oostburg goed in is. Met de zelf
ontwikkelde systemen Fundexpaal en opvolger Tubexpaal heeft Verstraeten
naam gemaakt in de (internationale) bouwwereld. Aan deze geregistreerde
systemen is onlangs de Twinpaal toegevoegd; een buispalenwandsysteem dat
trillingvrij de grond in gaat.

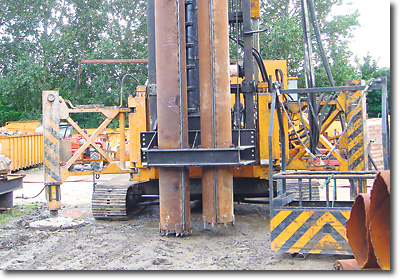

De Twinpaal, een buispalenwandsysteem dat trillingsvrij de grond in gaat.
Funderingstechnieken Verstraeten, ook bekend onder de naam Fundex, uit
Oostburg komt voort uit een ruim honderd jaar oud familiebedrijf.
Alex Verstraeten besloot zo'n vijftig jaar geleden zich op de funderingstechnieken
te richten, een specialisatie waar de bouwsector grote behoefte aan had, en heeft.
Sindsdien is het bedrijf koploper als het gaat om vernieuwingen in
funderingtechnieken waarbij de nadruk ligt op het trillingvrij werken.
Verstraeten koos voor grondverdringende technieken. Deze leveren in de
meeste gevallen minder schade op aan belendende gebouwen dan
grondverwijderende technieken, en geven de fundering extra stabiliteit en draagkracht.
Extra diepte
Via verschillende stappen heeft Fundex de Tubexpaal ontwikkeld die
inmiddels op extra diepte ingezet kan worden met een verhoogd draagvermogen.
Dit systeem is bijvoorbeeld in Rotterdam gebruikt bij de bouw van de Coopvaerttoren.
Daarbij moest de fundering door omstandigheden doorlopen tot op de derde
zandlaag - 65 meter onder het maaiveld.
Buispalenwand
Voor bouwwerkzaamheden waarbij grond- of waterkerende wanden
nodig zijn heeft Fundex een nieuwe techniek ontwikkeld, de Twinpaal.
Dit is een buispalenwand die trillingvrij de grond in gaat. „Via een
speciaal ontwikkelde boortafel drijven we simultaan twee buispalen op
20 centimeter afstand de grond in”, vertelt directeur Ed Revoort. „
Die palen kunnen een diameter van 40 tot 90 centimeter hebben. Als 'smeermiddel'
voegen we bij het inboren grout, een mengsel van cement en water, toe.
Sloten
De Twinpaal is over de lengte voorzien van sloten.
Als de palen op de juiste diepte staan, wordt onder grout een V-vormig
tussenschot in de sloten geschoven. Die V-vorm zorgt voor de flexibiliteit om
eventuele afwijkingen tussen de beide palen op te vangen. Zo ontstaat het
begin van een waterafsluitende en grondkerende wand. Als grout eenmaal
gehard is, werkt het extra versterkend.”
Innovatie in 5B
Voor het vermarkten van de buispalenwand was onafhankelijke toetsing
noodzakelijk. Hiervoor riep Revoort de hulp in van Syntensadviseur
Jan Schulenberg. Het bleek dat Fundex dankzij het project Innovatie
in 5B in aanmerking kon komen voor een voucher, een financiële bijdrage.
„Vervolgens hebben wij uit ons brede netwerk dé passende specialist gevonden,
professor Frits van Tol van de TU Delft”, vertelt Schulenberg.
„Het bleek dat Revoort en Van Tol elkaar al kenden. Vanuit die
hernieuwde kennismaking is de toetsingsopdracht naar Van Tol gegaan.”
Met oog op toekomstige ontwikkelingen ging Schulenberg op zoek naar
mogelijke andere kennisleveranciers. Via contacten van het Syntensnetwerk
kwam hij terecht bij Herr Doctor Rolf Katzenbach 'Institutsdirecktor'
van het Institut und Versuchsanstalt für Geotechnik van de Technisch Universität Darmstadt.
Opdrachtgevers overtuigen
Deze expert kan in de toekomst voor Fundex onderzoek uit gaan voeren,
bevestigt Revoort. „Voor de Twinpaal heeft Van Tol een rapport geschreven
met de technische uitvoerbaarheid. Ook zijn specifieke rekenregels opgesteld.
Hiermee denken we potentiële opdrachtgevers te kunnen overtuigen van de
kwaliteiten van het systeem.” „Dat is precies de bedoeling”, vult Schulenberg aan.
„Want een idee zonder exploitatie is geen innovatie en dus zinloos.”
Inmiddels zijn er vergevorderde gesprekken over opname van de Twinpaal
in het bestek voor uitbreiding van de Vuilverbranding in Dordrecht. Dat
geldt ook voor de bouw van een ondergronds winkelcentrum in Sint Petersburg.
